Siemens brings its latest intelligent security solutions to SICUR

Siemens presents at the SICUR fair a comprehensive overview of the latest innovations,solutions and services in public and private security, emergencies, fire safety and occupational safety. Among the novelties of this edition, Siemens presents the Siveillance SitelQ intelligent video analysis system and the linear fire detection system with Fiber Optic sensor cable Fibroláser III.

Siemens has presented at SICUR 2012 its latest innovations in systems, solutions and services in security for infrastructures and cities adapted to each specific need. This technology ranges from crisis management through integrated control systems and platforms to intelligent video surveillance, which provides a substantial improvement in security while protecting the most critical infrastructures.

One of these innovative security solutions is the Siveillance family, specially designed for the protection and integration of electronic systems in the field of critical infrastructures and public or private buildings. The Siveillance SiteIQ WA intelligent video analysis technology offers a solution specifically focused on exterior surveillance of large perimeters and critical infrastructures, posibilitando la implantación de políticas de seguridad proactivas.

Este sistema de gestión no sólo notifica alarmás de intrusión, sino que además categoriza el evento que ocasinó la alarma indicando la tipología y aportando información adicional a la mera detección de alarmas. El sistema indica si el objeto identificado es una persona, un vehículo, barco, avión, etc., lo que permite la optimizacoón de la infraestructura de CCTV y del personal del centro de control relacionado. Gracias al mínimo requerimiento de número de píxeles activos sobre blanco, permite detectar objetos muy pequeños, lo que posibilita aumentar la separación entre ubicaciones de cámaras y por extensión, reduce the number required to protect a perimeter. On the other hand, and by allowing automatic detection of events over multiple video images, a single operator can control a greater number of monitors, than with other similar systems, which translates into a reduction in the number of operators in the control center and therefore a significant cost saving.

Comprehensive system for simple security management

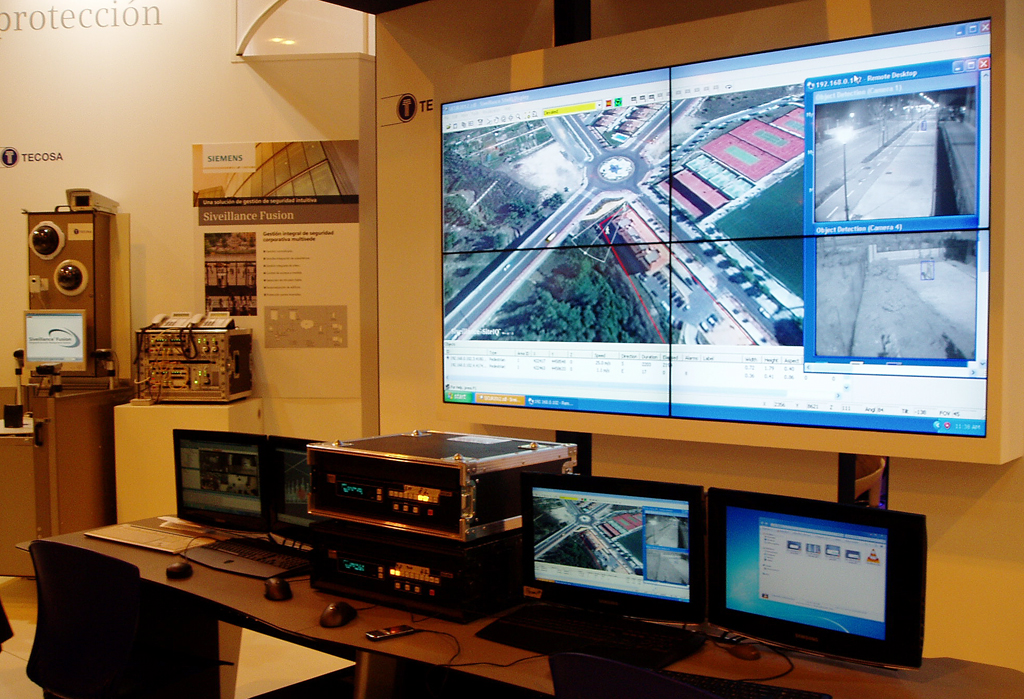

Another centralization solution for security installations is Siveillance Fusion. It is a centralized solution that combines access control, video surveillance and intrusion protection in a single platform. Using the existing IT infrastructure and the .NET platform, Siveillance Fusion permite una completa interoperabilidad. La plataforma ofrece una panorámica general completa y el control de las operaciones de seguridad cotidianas de una corporación, garantizando un conocimiento global de la situación.

Siveillance Fusion como sistema flexible, escalable e intuitivo abarca un amplio espectro de aplicaciones. Es adecuado tanto para instalaciones individuales como para organizaciones que tienen diferentes delegaciones. Todas las aplicaciones de seguridad se presentan de manera dinámica en una sola pantalla. El sistema permite clientes basados en puestos de operador y clientes Web. Para una mayor seguridad y eficiencia energética, Siveillance Fusion puede integrarse con los sistemas de gestión de edificios y de protección contra incendios.

Siveillance Fusion integra múltiples disciplinas de seguridad en una única plataforma, proporcionando un manejo ágil y eficiente de las alarmas y gestión de seguridad, así como lo que se ha dado a conocer como conocimiento global de la situación centralizado. La función de gestión de vídeo garantiza la integración de cámaras analógicas e IP para vídeo streaming o registros de red, incluyendo las opciones de grabación de vídeo en red (NVR) y sistema de gestión de vídeo (VMS). El grabador de vídeo digital (DVR) permite grabaciones en diferentes ubicaciones, que pueden visualizarse bien a nivel local o desde cualquier ubicación remota, con independencia de dónde se hayan realizado los registros.

Los sistemas de vídeo se enlazan fácilmente con los sistemas de control de accesos en puertas, para verificar la identificación de personas, For example. La funcionalidad de control de accesos protege puertas y barreras, garantizando sólo el acceso a personas autorizadas en el momento preciso. De producirse un incidente, la herramienta de informe extraería fácilmente la información relevante y la acompañaría de la información visual correspondiente.

Las funciones centralizadas se completan con los sistemas de protección contra intrusión que ofrecen una detección temprana de amenazas. The cameras, los lectores de accesos y los detectores pueden colocarse de manera individual según las necesidades, ofreciendo un conocimiento global de la situación centralizado. En caso de producirse un evento, es fácil identificar la localización exacta y llevar a cabo la acción apropiada.

Detección eficaz de incendios

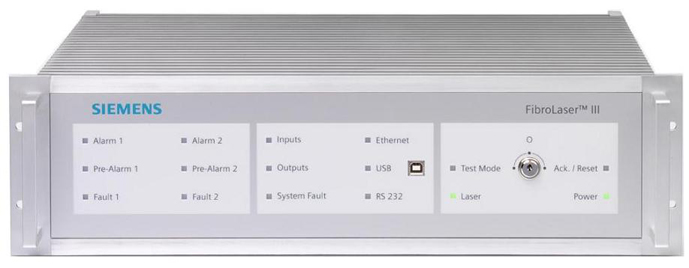

Siemens también ha presentado en SICUR el Fibrolaser-III, que es un sistema de detección lineal de temperatura que utiliza cables sensores de fibra óptica y, debido a sus características de medición, es especialmente apropiado para el control de incendios, sin problemas de funcionamiento, de los riesgos u objetos donde la detección de incendios convencional pueda fallar debido a las condiciones locales y medioambientales, gracias a su inmunidad a interferencias electromagnéticas y su nula necesidad de mantenimiento. La arquitectura básica del sistema se basa en la instalación de cables sensores de hasta 10 km de longitud por canal, que son monitorizadas por unidades controladoras ópticas denominadas OTS, disponibles en configuraciones de 1, 2,4, 6 y 10 Km con uno o dos canales de medición.

En el caso de la controladora OTS de Fibrolaser-III, utiliza diodos láser semiconductores y un nuevo tipo de procedimiento de evaluación de señales basado en la Reflectometria Óptica en el Dominio de la Frecuencia (siglas OFDR en inglés), lo cual nos permite medir ambos efectos de dispersión (dispersión Rayleigh y Raman) en fibras ópticas de hasta 10 km de longitud. Gracias a la optimización del tiempo de medición y la resolución espacial que ofrece el nuevo sistema, es posible visualizar los cambios de temperatura en un punto, as well as temperature increases and the relationship between the temperature of one area with adjacent areas, in a safe manner and without anomalies in operation.

The system based on OFDR technology allows for a more homogeneous measurement in terms of spatial resolution, especially over extended lengths. Siemens only offers four types of halogen-free sensor cables with flame-retardant sheathing (FRNC), with steel reinforcement (SWLT), high temperature (HT) and for Eex applications. It has VdS approvals with reduced measurement cycles of up to 5-6 seconds and spatial resolution of up to 0,25 m; two-channel measurement system, with possibilities to implement linear detection systems of up to 20 km; and control units and cables for applications in hazardous areas, ( Gas and Dust). Simulation software is available to verify the alarm activation time in tunnels and service galleries.

For these reasons, Fibrolaser-III is especially suitable for fire detection in places where the use of conventional fire detectors is not possible, due to extreme environmental conditions.

Numerous advantages

Among the advantages of this system are that it is a component of a linear fire detection system that can detect hot gases and radiated heat and is adaptable to individual objects; the sensor fibers do not contain electronics and, therefore, el sistema es inmune a los problemas electromagnéticos de todo tipo, lo que lo convierte en un sistema ideal para la medición de temperatura en áreas contaminadas electromagnéticamente; el diseño del cable del sensor (vida útil de 30 años aprox.) es muy robusto y, therefore, resistente a las influencias medioambientales, como la temperatura, la presión y los cambios de humedad, pero también a la contaminación y escape de gases, que pueden contener una cantidad considerable de materiales corrosivos; la instalación del cable del sensor es muy simple, así como su mantenimiento. Los puntos defectuosos pueden repararse fácilmente mediante la realización de empalmes de fibra; las unidades de control han incluyen la opción de uno o dos canales. Las OTS30XX-LR permiten aplicaciones de rango extendido (until 20 Km) o aplicaciones de redundancia en lazo cerrado, aprovechando la ventaja de contar con cables sensores con dos fibras ópticas cada uno ( redundancia en lazo cerrado de hasta 10 km); y el cable sensor puede cortarse a la longitud requerida según la longitud necesaria para cada proyecto.

Permite la lectura de varios parámetros entre los cuales están la localización exacta del incendio o punto caliente que, en función de la disposición y el equipo del centro de operaciones y la visualización, se representa en secciones mayores o menores llamadas zonas; la información de la dirección en la que se propaga el incendio o punto caliente, permitiendo gráficos de salida; the triggering of pre-programmed control processes for traffic signaling, ventilation control, video systems and fire extinguishing systems, etc. through the OTS controller communication interface; and the possibility of integration into MM8000 management systems, Scada…

The main applications of this system are traffic and railway tunnels, conveyor belt protection, in underground mining, in various production areas to control facilities, for the protection of explosive areas in refineries; for platforms and substations cable wells and radioactively contaminated areas (temporary storage, pump wells).

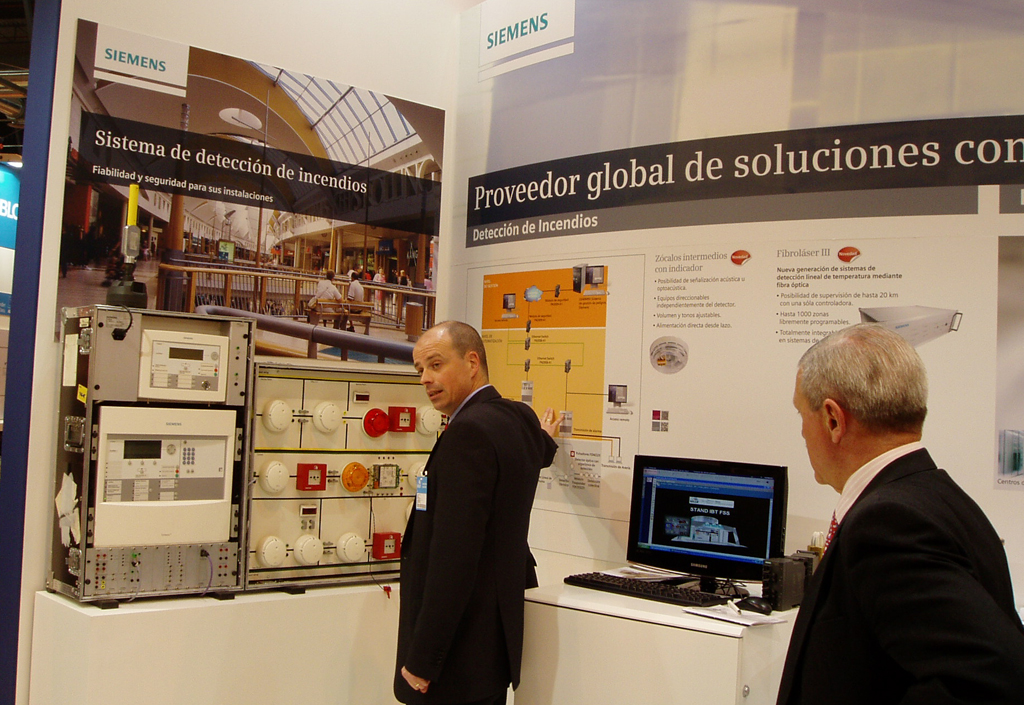

Besides, Siemens está mostrando en SICUR su amplia gama de dispositivos para la detección rápida y fiable de incendios, combinando algoritmos matemáticos y su tecnología patentada de análisis de señales avanzado ASA Tecchnology, así como otras soluciones y servicios de intereés, como su Centro de Operaciones Remotas, que supone una nueva dimensión en asistencia técnica en protección contra incendios y automatización de edificios.
